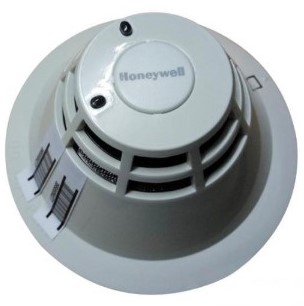

霍尼韦尔XLS-PS型智能光电感烟火灾探测器

一，安装

1.典型接线二总线数回路使用0. 75或1. 0或1.5平方毫米非屏蔽非双绞线连接。要注意正负极性。

2.底座上可连接一个远程发光二极管(只用在标准底座上)单独订货。

3.底座有三种各种类型探测器通用。

　　底座与电器接线盒的连接用M4螺钉两个安装孔的中心距为60至76毫米之间深度38毫米即可电器接线盒的轮廓外缘不应超过底座直径中112毫米。

      如果选用4 x 4　的方形电气接线盒由于外缘已超过底座直径所以要换用另一种型号的底座分别为SB4   IB4   RB4同时还要配用一种与底座配套供应的零件名称是裙边”型号为TS   ( Trim   Skirt )

二，应用参数

1.XLS感烟探测器有5种灵敏度可供设定选用灵敏度用每英尺的减光率(以%表示)来区分

注:中国标准csam s- sa规定点型离子感烟探测器灵敏度以Y值表示.Y值是电离电流相对变化量的函数.Y值越小.表示灵敏度越高.Y < 0. 7   A级.Y< 1.0   B级.Y< 1.3s   C级

   中国标准同时又规定光电式感烟探测器以减光系数m值来表示灵敏度单位为dB/米但制造厂常以减光率来表示灵敏度计算公式为:

       Cs=1/L In Io/ 1

       Cs减光率%米

       L光学测量长度米

       Lo无烟时的光通量流明

       I有烟时的光通量流明

       XLS感烟探测器最小保护半径4. 55米(天花板安装)

       XLS感烟探测器风速稳定性

   XLS-PS光电式25米/秒

三，运行状态

1..双色灯显示工况

绿灯闪动　　　表示正常查询

红灯闪动　　　表示报警

绿灯红灯同亮　表示“独立运行模式”报警

2.自动识别尘埃过于严重时发出‘’探测器污染”故障信号

3.选用继电器底座RB时当探测器处于报警状态继电器会动作给出常开触点闭合及常闭触点分断信号触点容量为直流30伏1安。所以如果用继电器输出直接联动控制消防系统设备要注意这两个触点的分断能力。

四，回路连接

      中国行业标准JGJ/ T16- 92 24. 3. 7规定当采用总线方式网络结构时应有断路和短路故障保护措施对于断路故障宜采用环行总线结构对于短路故障宜针对工程的重要程度和条件采用在总线上适当部位插入隔离器或选用带隔离器的探测器等措施(但均非必需)。

   在使用XLS探测器时根据中国行业标准的规定可以考虑采用A类连接方式及在适当部位选用隔离底座。

   A类环形连接(不可以T接)

   B类非环形连接(可以T接但只能在电器接线盒中选择)
