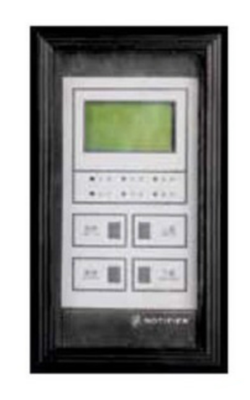

Johnson江森LCD-600J-B液晶楼层显示器火灾显示盘
一、LCD-600J-B系列液晶楼层显示器概述
LCD-600J-B系列液晶楼层显示器是适用于IFC-6060火灾报警控制器的全中文远程显示设备，通过控制总线与报警控制器连接，可作为一个标准的64点控制显示模块，也可占用两个或四个控制设备地址，显示128或256点。
LCD-600J-B系列液晶楼层显示器有三种工作模式，通过拨码开关进行设置：
配置模式：在电脑上使用终端程序（如超级终端），通过串行口设置控制点的标签
正常模式：显示映射点的报警状态
监听模式：显示控制器事件，而无须应答控制器
二、LCD-600J-B系列液晶楼层显示器功能特点
50个中文字符LCD，支持背光
背光自动关闭功能
LED状态指示灯本地扬声器，可提醒火警和故障
最远通信距离可达1800米
火警/故障计数火警/故障查询功能
使用终端程序配置点标签
支持标签以文本方式下载
RS-485接口，每台控制器最多可接64个64点的楼显
最大256点，占用四个地址
三、LCD-600J-B系列液晶楼层显示器功能按键说明
LCD-600J-B控制面板包括四个功能按键：自检、消音、上查、下查。面板上有标签指示。
消音：按此键可消除本机当前的音响。
上查：按此键可向上查询火警或者故障事件。
自检：按此键进入本机自检状态。
下查：按此键可向下查询火警或者故障事件。
四、LCD-600J-B系列液晶楼层显示器技术参数
型号 | LCD-600J-B |
名称 | 液晶楼层显示器 |
品牌 | 江森自控 |
电压范围 | 18～27VDC |
静态电流 | 40mA 24VDC（背光关） |
报警电流 | 70mA 24VDC（LED状态指示灯全亮，背光开） |
状态指示灯 | 液晶显示屏下面四个状态指示灯，火警、故障、消音、运行。 |
相对湿度 | 10%～95%（无凝结） |
接线 | 一组电源线、一组信号线 |
五、LCD-600J-B系列液晶楼层显示器选型
LCD-600J-B/64：可显示64点或区的报警和故障，占一个J-ACS地址。明装，包括外盒和背盒。
LCD-600J-B/128：可显示128点或区的报警和故障，占两个J-ACS地址。明装，包括外盒和背盒。
LCD-600J-B/256：可显示256点或区的报警和故障，占四个J-ACS地址。明装，包括外盒和背盒。
