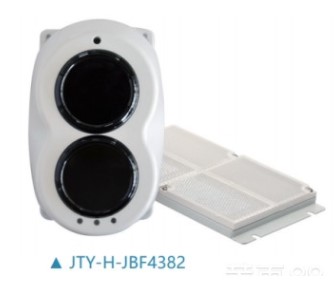

青鸟JTY-H-JBF4382红外线型光束感烟火灾探测器

一、产品简介

      JTY-H-JBF4382 型线型光束感烟火灾探测器（以下简称：探测器）是反射式总线编址型线型光束感烟火灾探测器，适用于青鸟消防11SF、51S 系列控制器。通过继电器输出火警和故障信号，可与不同厂商的火灾报警控制器连接。探测器配有激光模组和LED 信号指示，整个调试过程方便，快捷，易于操作。

二、产品特点

反射式线型光束感烟火灾探测器, 发射接收一体化设计；

开关量信号输出，可兼容任意厂家信号输入模块；

调试简单，激光模组快速定位反射器的安装位置，LED 指示信号强度；

采用自动增益控制技术，背景信号自动补偿，抗日光能力强；

内置微处理器，全功能自诊断，扰动自动过滤技术；

两组独立步进式精密微调，水平/垂直光学角度调整方便，校准精确。

三、主要参数

工作电压：电源：DC18V~DC30V

工作电流： 监视状态：≤15mA

报警状态：≤35mA

故障状态：≤25mA

调试状态：≤25mA

继电器触点：最大电压：DC30V，最大电流：2A

状态指示：监视状态：红色指示灯闪亮；

报警状态：红色指示灯常亮；

故障状态：黄色指示灯常亮；

调试状态：绿色指示灯闪亮或常亮。

四、安装注意事项

探测器正常工作需要稳固的安装面，不应安装到受周围机械振动干扰较大的表面；

探测器安装时应防止太阳光、卤素灯光等强光源直接照射接收器。光源路径与探测器光路夹角应大于5°；

探测器光路需要畅通无阻且光路周围1m范围内不应有固定或移动物体；

探测器不应安装到存在大量粉尘或水蒸气的场所；

探测器安装距侧面墙和天花板均需大于0.5m；

探测器安装之前应确定好自己的地址，防止出现重码的现象；

探测器与反光板安装距离在5m~50m之间时，需要使用2块反光板。安装距离在50m~100m之间时，需要使用4块反光板。反光板组合使用时应当摆放紧密，反光板之间不应留有空隙。

五、接线及调试

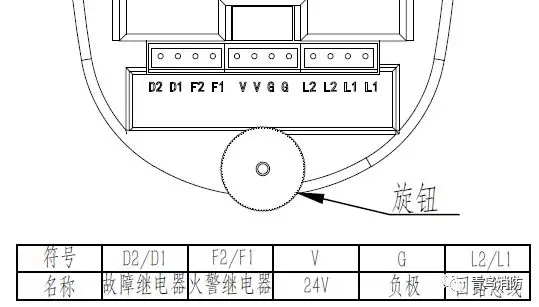

接线端子示意图如下：

北大青鸟JTY-H-JBF4382线型光束感烟火灾探测器端子接线图

探测器与反光板安装完成之后，进入调试模式，此时调试指示灯为频闪状态，微调水平和竖直调节旋钮，当探测器调到越接近合适值时，调试指示灯闪烁频率越快，当调至合适范围时，调试指示灯常亮，此时停止调节旋钮，长按调试指示灯退出调试模式。
