海湾JTW-ZCD-G3N型点型感温火灾探测器
一，特点
JTW-ZCD-G3N 型点型感温火灾探测器采用无极性信号二总线技术，可与本公司生产的各类火灾报警控制器的报警总线以任意方式并接，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。本探测器具有以下特点：
（1）结构新颖、外形美观、性能稳定可靠；
（2）地址编码由电子编码器直接写入，工程调试简便可靠。
（3）探测器具有 A1R 和 BS 两种类别，可用于更广泛的温度环境，可使用编码器进行现场设置。
二，主要技术指标
（1）探测器类别：P（A1R 和 BS 可设，出厂默认类别在探测器铭牌上标注）
（2）工作电压：总线 24V
（3）监视电流≤0.8mA
（4）报警电流≤1.8mA
（5）报警确认灯：红色，巡检时闪烁，报警时常亮
（6）使用环境：
温 度： A1R 类别：典型应用温度 25℃；范围-10℃～50℃
BS 类别：典型应用温度 40℃；范围-10℃～65℃
相对湿度：≤95%，不结露
（7）编码方式：十进制电子编码
（8）外壳防护等级：IP33
（9）外形尺寸：
直径：100mm，高：58mm(带底座)
三，保护面积
当空间高度小于 8m 时，一个探测器的保护面积，对一般保护现场而言为 20m2～30m2。具体设计参数应以《火灾自动报警系统设计规范》（GB 50116）为准。
四，结构特征、安装与布线

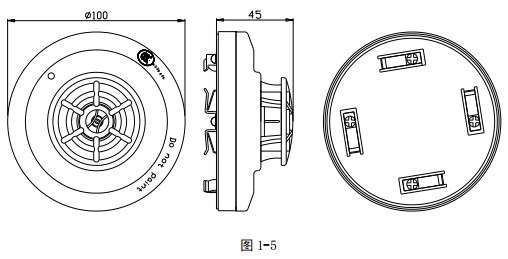

探测器的外形结构示意图如图 1-5：
本探测器的安装及布线与 JTY-GD-G3/G3T 型点型光电感烟火灾探测器相同。
