青鸟JTF-GOM-JBF-4000点型复合式感烟感温火灾探测器

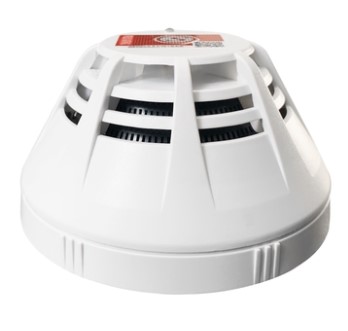

一、设备外形：

JTF-GOM-JBF-4000点型复合式感烟感温火灾探测器外形尺寸图

二、功能特点：

本探测器为烟温复合式，烟报警与温报警为两个独立的系统，互相不干扰；

内置微处理器，探测器对自身采集到的数据进行存储和判断，具有自诊断功能；

抗干扰能力强，抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界光线（光源）干扰；

抗湿热能力强，极具创意的导流槽设计，可适应于各种不同环境的要求；

复合探测器的感烟部分：

a.污染自动补偿。根据自身的污染程度进行零位漂移，最大程度减少误报；

b.适用范围广，对不同材质燃烧后产生的白烟或黑烟均可响应。

复合探测器的感温部分：

a.采用单 NTC 温敏电阻，温度响应速度快；软件判定具有差温和定温特性；

b.输出温度升降曲线。可以通过控制器查看现场的温度升幅曲线。

适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所；相对湿度大，可能发生无烟火灾的环境；适用于可以同时安装感烟探测器和感温探测器的场所。

三、技术指标：

工作电压： DC 19-28V

工作温度： -10…+50℃

贮存温度： -20…+50℃

相对湿度： ≤95%(40±2℃)

监视电流： ≤300μA          （24V）

报警电流： ≤800μA          （24V）

确认灯：监视状态瞬时微亮，报警时红色常亮（红色）

外形尺寸： Φ100mm × 53mm（含底座）

编码方式：使用专用电子编码器

编码范围： 1-200

保护面积： 20-30m2

线    制：二总线，无极性

最远传输距离： 1500m

执行标准：

GB4715-2005《点型感烟火灾探测器》

GB4716-2005《点型感温火灾探测器》

四、安装与接线：

采用 ZR-RVS-2×1.5mm2双绞线，将回路两总线 L1、L2 分别接在端子 L1、L2 端子上，接线不分极 性；

用编码器对探测器写入部位号（1-200）；

将探测器嵌入底座，然后按顺时针方向拧紧即可；

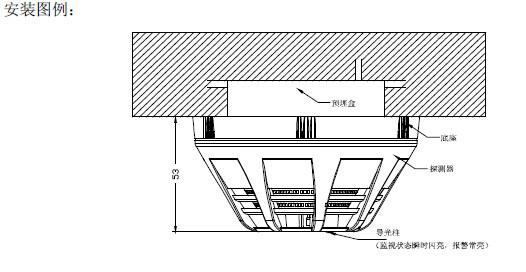

安装图例：

JTF-GOM-JBF-4000点型复合式感烟感温火灾探测器安装示意图

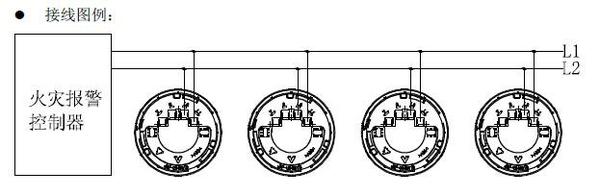

接线图例：

JTF-GOM-JBF-4000点型复合式感烟感温火灾探测器接线端子图

五、注意事项：

日常维护、保养、校准：近期内不使用时，应加防尘罩；

长期停放时的维护、保养：定期进行加烟试验，建议每半年一次。
