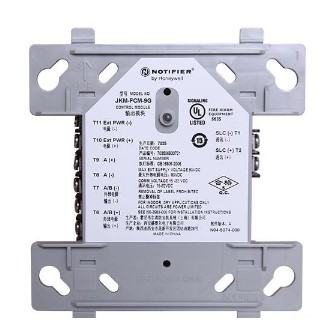

诺蒂菲尔JKM-FCM-9G型输出模块

一，概述：

      JKM-FCM-9G是一个单地址模块，它控制一组24VDC输出，并对此通道的输出连线具有监视功能。 (模块安装盒需另外订购)

二，特性

1、内建型号识别系统，控制盘能自动识别该装置为JKM-FCM-9G。

2、回路直接供电，无需额外电源。

3、抗干扰性强(EMF/RFI)。

4、SEMS螺钉带有夹片，方便接线。

5、十进制地址设置(101-199)，由CP900M电子编码器设定。

6、模块LED指示灯可通过控制器发命令码灭、闪亮或恒亮状态。

三，参数

1、电压范围：15～32VDC

2、最大点灯电流：3m A

3、静态电流：500μA @ 24VDC   (每5秒通讯一次，最大输出回路线耗：4VDC)

4、外部供电电压（端子T10和T11之间）：最大24VDC（直流输出） 最大80VDC（音频输出）

5、最大直流输出电流：2A @ CLASS B；1A @ CLASS A

6、工作温度范围：   -10℃至55℃ (GB)；0℃至49℃(UL)

7、工作湿度范围：

5% ～95%RH相对湿度，无凝结(GB)；

10%～93%RH相对湿度，无凝结(UL)

8、安装尺寸：124.6mm长 x 124.6mm宽 x 33.5mm高

9、辅助组件：SMB500预埋盒；47K终端电阻

10、重量：约170g（包括包装材料）

三，安装示意图：

在智能总线系统中.主要的模块有:智能监视模块、智能控制模块、常规型探测器接口模块、

总线隔离模块。以上四种模块的外型与安装尺寸完全相同，如图26

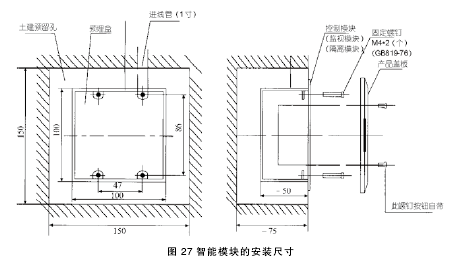

模块上有两个圆形+进制拨码盘，即编址模块的编址拨码开关。拨码开关的使用方法与智能型探测器相同.模块预埋盒的安装尺寸见图27

四，接线说明：

1，常规接线（有源输出）:

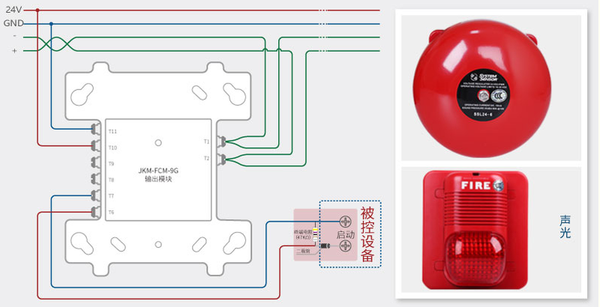

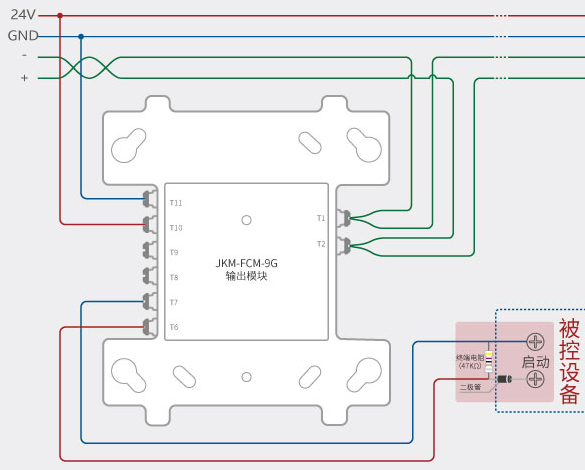

诺蒂菲尔JKM-FCM-9G型输出模块常规接线

2，常见设备:

诺蒂菲尔JKM-FCM-9G型输出模块声光警铃接线

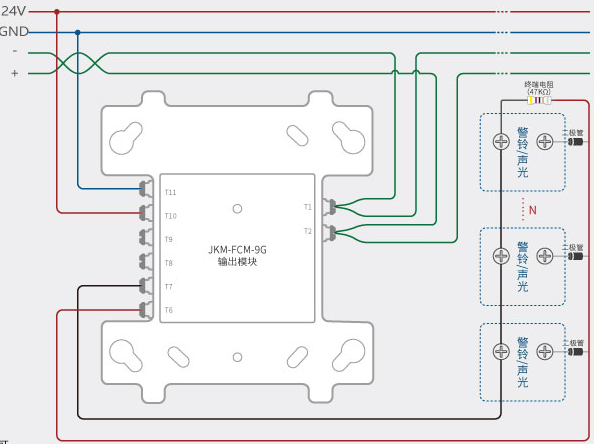

诺蒂菲尔JKM-FCM-9G型输出模块声光警铃接线图

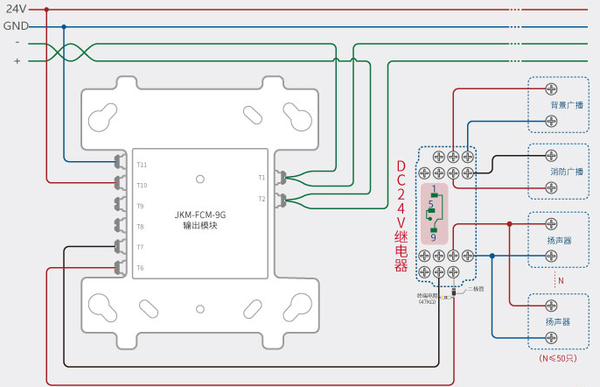

诺蒂菲尔JKM-FCM-9G型输出模块消防广播接线

3，端子说明;

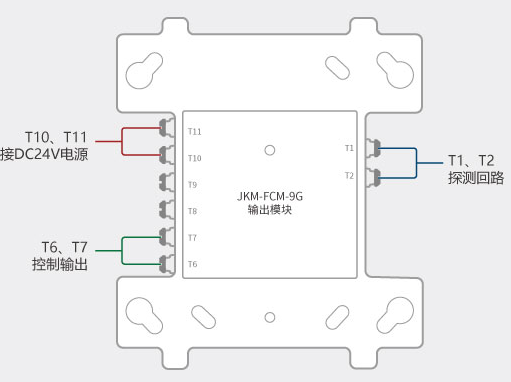

诺蒂菲尔JKM-FCM-9G型输出模块端子接线说明
