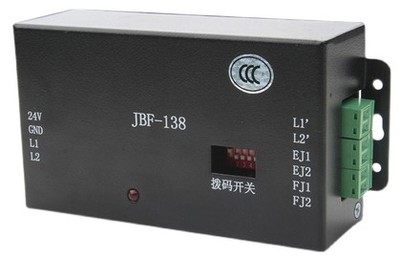

青鸟JBF-138中继模块

一、功能特点：

回路容量扩展功能，每只模块后可连接小于 32只编址型感烟、温探测器；

采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达 1000m； 稳定性高，抗干扰能力强；

电子编码方式，可通过专用电子编码器编址；

本模块采用明装形式，需 DC.24V电源；

具备火警继电器、故障继电器端口输出，可用于连接声光报警器、警铃等设备；

独立报警功能。JBF-138 模块无需与控制器连接即可以独立连接探测器并进行工作。模块后连接 的子地址报火警后, JBF-138 模块直接对报火警子地址进行确认并点亮报警探测器火警确认灯， 同时模块上的指示灯长亮；

二、技术指标：

工作电压 DC 19-28V

控制器提供，调制型

工作温度 -10…+50℃

贮存温度 -20…+50℃

相对湿度 ≤95%(40±2℃)

监视电流 ≤60mA（输入 24V，后接 32 个探测器时）

报警电流 ≤70mA（输入 24V，后接 32 个探测器时）

中继模块负载最多可以接 32 个编址感烟或者感温探测器

编码方式电子编码器编码

编码范围 1-200

确认灯监视状态瞬时微亮（红色）；报警后常亮

外形尺寸 142.5mm长 × 71mm 宽× 38.5mm高

线    制二总线：无极性； 24V：有极性

执行标准 GB16806-2006

三、安装与接线：

JBF-138 中继模块要和其后接的探测器必须安装在一个区域中，这样才能达到通过中继模块准确 向控制器反馈本区域探测器状态；

JBF-138 中继模块采用明装方式；

安装之前用编码器对其写入相应地址码(1-200)，占用报警回路中1 个地址点。

将总线 L1、L2 接在端子上，接线无级性。

24V、GND 端子连接DC.24V +、— 电源线分极性。

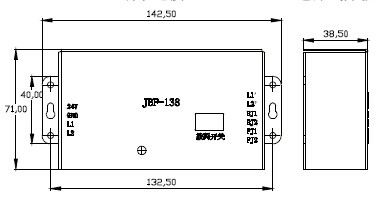

JBF-138中继模块安装尺寸图

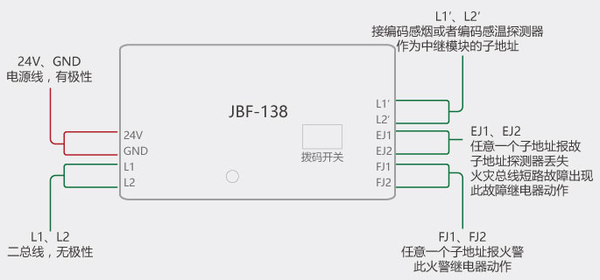

L1、L2：接两总线，无极性；

24V、GND：接 24V 电源 +、—；

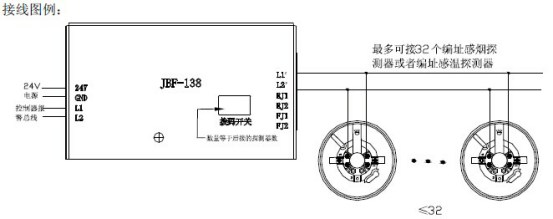

L1’、L2’：接编址感烟探测器或者编址感温探测 器，作为中继模块的子地址 l EJ1 EJ2 端子：有任意一个子地址报故障, 或者 子地址探测器丢失, 火灾总线短路故障出现, 此 故障继电器动作FJ1 FJ2 端子：有任意一个子地址报火警, 此火 警继电器动作接线图例：

JBF-138中继模块接线图

注意事项：

JBF-138 模块采用电子编码方式，编址范围为 1~200，占用控制器报警回路的一个地址。每只JBF-138 模块后最多可连接 32 只总线编址设备(感烟探测器、感温探测器)，通过模块上的拨码开关进行设置，编址范围为1~32。模块后连接的探测器地址必须从1开始到拔码开关设定最大值, 中间不能出现空号, 否则模块会报故障。模块后任意编址设备报警在控制器上均会显示 JBF-138 的设备地址；定期进行报警试验，建议每半年一次。

四，应用说明：

1，端子说明：

北大青鸟JBF-138中继模块(扩容模块)端子说明

2，常规接线：

1、使用JBF-138中继模块相当于回路容量扩展。

2、每只JBF-138中继模块后可连接≤32只编码型感烟、温探测器。

3、模块后连接的探测器地址必须从1开始到拨码开关设定最大值，中间不能出现空号，否则模块会报故障。

4、模块后任意编址设备报警在控制器上均会显示JBF-138的设备地址。

5、JBF-138模块也可以不与控制器连接即可独立连接探测器工作。

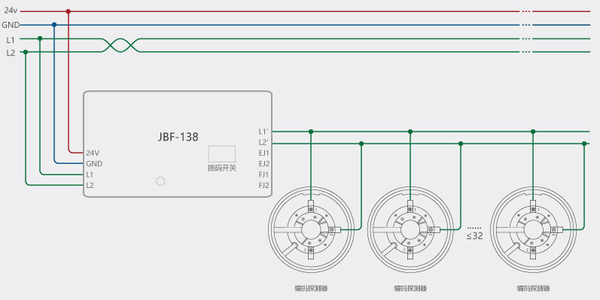

北大青鸟JBF-138中继模块(扩容模块)常规接线图
