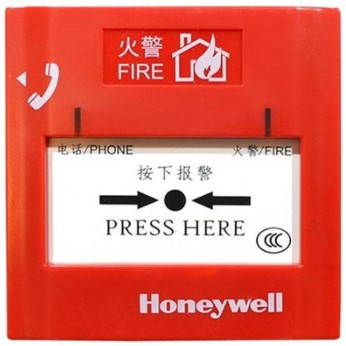

霍尼韦尔J-SAP-M-TC500K手动火灾报警按钮
一，概述
TC500K型手动火灾报警按钮是与霍尼韦尔火灾报警系统 相兼容的控制器配套而设计的一种火灾控制系统器件。它是一种专用的编址手动按钮，安装在两总线制通讯线路上，当发现火灾情况时，手动压碎玻璃片，监视控制器会发出报警信号，同时按钮上的LED灯显示报警状态。
二，电气参数
工作电压：15-30VDC
触点容量： 250VAC 3A
静态电流：200μA
报警电流：5m A
LED额定值：最大30m A
执行标准：GB19880-2005
认证标志：3C
三，安装与接线：
1. 在选定的安装盒里完成现场接线，注意保持所提供导线的屏蔽性。
2. 拧松前盖下部的螺钉，卸下前盖，注意勿将玻璃片脱落，取下玻璃片。
3. 按照指定的工程图纸设置手动按钮的地址，一般用平头刀状起子在01-99间将拨码开关旋转到指定号码。根据配套控制器的需要，最大可旋转至159号码（左边的拨码盘为十位数，右边的拨码盘为个位数）。（注：控制器将出厂时设置的地址00识别为故障状态）
4. 按如下方式将按钮模块的两根导线连接到安装盒端子：
通讯回路正线“+”：2（+）
通讯回路负线“-”：1（-）
5 将手动按钮固定在安装盒里，留意所有电缆都固定，并有足够的空隙。在手动按钮前部放好玻璃，并用前部安装螺丝封盖。

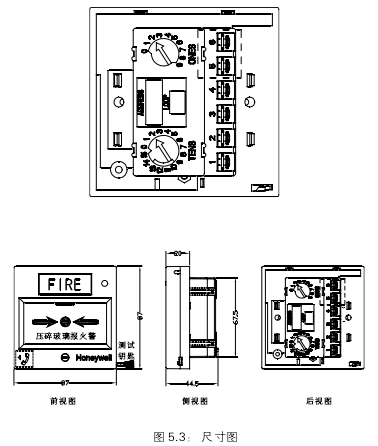

霍尼韦尔TC500K型手动火灾报警按钮外形示意图

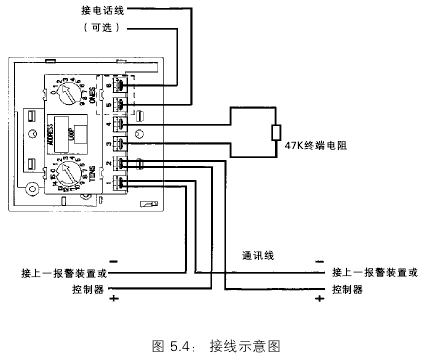

霍尼韦尔TC500K型手动火灾报警按钮接线图
