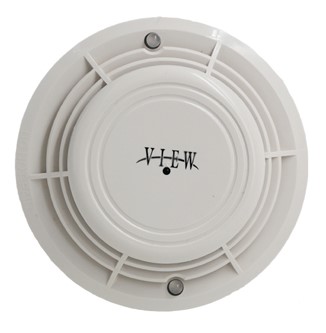

诺蒂菲尔FSL-751智能高灵敏度激光感烟探测器

一，特点：

       FSL-751激光感烟探测器是烟感探测早期报警技术的革命。独特的设计，结合AWACSTM先进算法，使烟感探测灵敏度比当前的光电技术高10到50倍，可达0.03％/英尺。因此，可以对阴燃火提早做出报警。其性能可与当今最新技术媲美，而安装费用却相当低廉。

       FSL-751使用亮度极高的激光二极管，结合特殊的透镜和镜面光学技术，可达到比传统光电传感器更高的信噪比。可以区分尘埃和烟雾颗粒，在极高的灵敏度下，不受空气中尘埃、棉絮等引起的假信号的影响。 (底座需另外订购)

二，特性

1、先进的激光光源和专利光学设计

2、早期快速报警，无需昂贵的空气采样报警系统

3、十进制地址设置

4、双色、双发光二极管设计，提供360度的视角

5、正常状态绿色闪烁，报警时红色常亮

6、内置磁性测试开关或控制器控制的自动测试

三，参数

1、工作电压：15 ~ 32VDC

2、最大电流：6.5m A@24VDC(LED常亮)

3、工作温度：-10℃ ~ 55℃

4、工作湿度：不超过95%(无凝结)

5、外形尺寸：42mm(高)×104mm(直径)

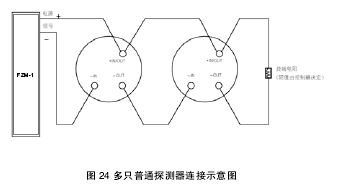

四，接线图：

注意：确认全部底座已安装好，且每一个底座的连接线极性准确无误。安装探测器前，应切断回路的电源。

诺蒂菲尔FSL-751智能高灵敏度激光感烟探测器（VIEW）接线图

五，安装及调试注意事项

1．确认探测器类型与图纸或底座标签上要求的类型一致。

2．将探测器的拨码开关拨至预定的地址号。

3．将探测器插入底座。

4．顺时针方向旋转探测器直至其落入卡槽中。

5．继续旋转直至探测器锁定就位。

6．待全部探测器安装完毕，且无线路故障，再进行加电，此时探测器应处于监控状态 ( 指示灯闪亮 )。

7．用一测试磁铁置于探测器塑料外壳的测试标记处，对探测器进行测试，控制器应能显示出该探测器报火警。探测器指示灯应处于恒亮状态。

8．复位控制器，探测器应能恢复至监控状态。

9．探测器如需要加烟测试，可用气溶胶发生器或相似的加烟工具进行。此时探测器 ( 感烟型 )应能报出火警信号。

10．感温探测器的加温测试可用一热吹风机以一定距离 (15cm) 向探测器吹风，稍后探测器应能报出火警信号。

警告：未摘取防尘罩的探测器不能探测到烟雾；房间或环境很脏、灰尘很大时，卸掉防尘罩会污染探测器。
