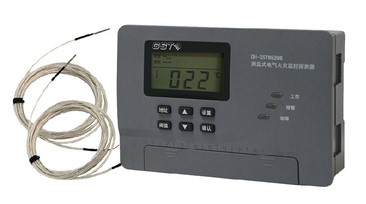

海湾DH-GSTN5208测温式电气火灾监控探测器（8路）
一，概述
DH-GSTN5208 测温式电气火灾监控探测器(以下简称探测器)用于监测配电箱/柜内部温度以及断路器端子连接导线温度、电缆接驳处的温度等，并能对异常高温及时报警；探测器最多可同时接 8路测温传感器，监测 8 个点的温度。
探测器仅与本公司的 GST-DH9000 系列电气火灾监控设备等配接构成电气火灾监控系统；探测器由通信总线供电、无需另接 220V 或 24V 电源，简单方便。
探测器由信号处理单元和测温传感器两部分构成，其中信号处理单元可螺钉安装也可导轨安装，且加装转换端子后也实现面板嵌入式安装；而测温传感器采用表面安装方式，可用尼龙捆扎带将传感器金属头固定在探测点。
二，信号处理单元面板安装方式安装过程：
第一步：在安装位置上先加工一个长方孔（138mm×92mm）；
第二步：将探测器从前方装入，再从安装面板后方用 4 个固定片将其固定。
第三步：将温度传感器接在信号处理单元上；
注意：此产品应用在强电环境下，安装时施工人员需注意安全，佩戴绝缘装备，以防触电。
探测器温度传感器安装如图 2.39 所示
三，接线

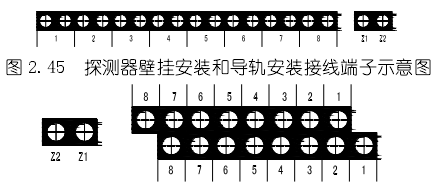

探测器壁挂安装和导轨安装接线端子如图 2.45 所示，面板安装接线端子如图 2.46 所示，具体接线说明如表 2.13
探测器壁挂安装和导轨安装接线端子示意图
图 2.46 探测器面板安装接线端子示意图
