盛赛尔D4120风管道光电感烟火灾探测器(四线制,UL认证)
一，概述：
InnovairFlex ™系列探测器专为通风管道设计风管探测器外壳可以灵活安装以适应正方形到长方形的多种安装孔。
二，产品特性：
1、光电，集成低流技术
2、气流速率0.5 m/s to 20.32m/s
3、多种安装方式：可配置为长方形或正方形
4、嵌入式设计安装
5、采用最新探测技术可最大限度的避免误报
6、工作温度(–20°C to 70°C) 工作湿度（0% to 95%RH无凝水)
7、获得专利的采样管安装方式
8、可配接测试/复位按钮
9、获得专利的互联联动输出功能
10、端子安装标识
11、内置短路保护
12、可现场设置工作模式
13、两组C型继电器输出
14、工作电压：24 VAC/DC 或者 120 VAC
15、附件均与该系列产品兼容，包括远程附件
三，技术参数：

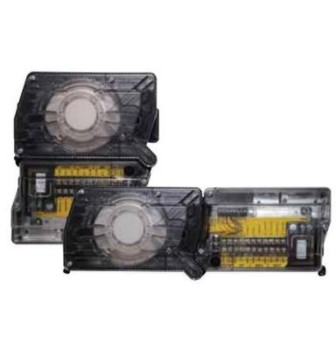

The InnovairFlex D4120 4-线制光电风管感烟探测器的外壳绕轴杆旋转的特点使它可以灵活的安装在从正方形到矩形甚至圆形管道内。该探测器可以在风速0.5 m/s 到20.32m/s,温度范围在-20°C 到70°C， 湿度范围为0% 到95% （无凝水）的环境下运行工作。嵌入式探测器组件采用新的技术更好的避免误报，并且便于安装，测试和维护。改良的外壳设计使探测器组件在环境中受到简易的保护。
风管探测器内置短路保护可以避免安装期间对灵敏器件的伤害。端子标识可以使接线更加简便。因为一个电源可以接入两个探测器，D4120的电源板同时可以用来监控第二个探测器D4S。风管探测器具备的互联功能可以联接50个风管探测器， 当其中任何一个探测到烟雾时，都会触发其他风管探测器继电器动作，但只有探测到烟雾的探测器会发出警报，可以由此来定位火源。
测试/复位按钮便于为安好上盖的探测器进行功能测试。三个微动开关可设定工作模式：外壳故障延时，探测器数量的设定，以及关闭故障选项。每一个电源板都安装有两个LED灯用来显示连接的探测器的状态。并且可以快速的在盖子上查询出LED对应的状态（运行、维护、故障和报警）。

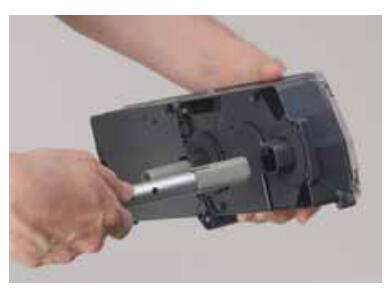

四，安装InnovairFlex采样管

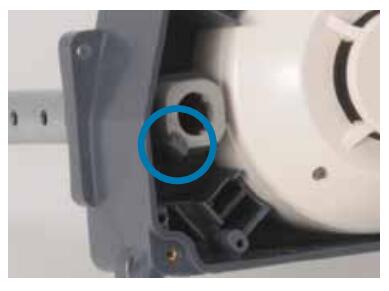

采样管可以从探测器的前后两个方向安装，通过卡槽固定有卡槽辅助安装

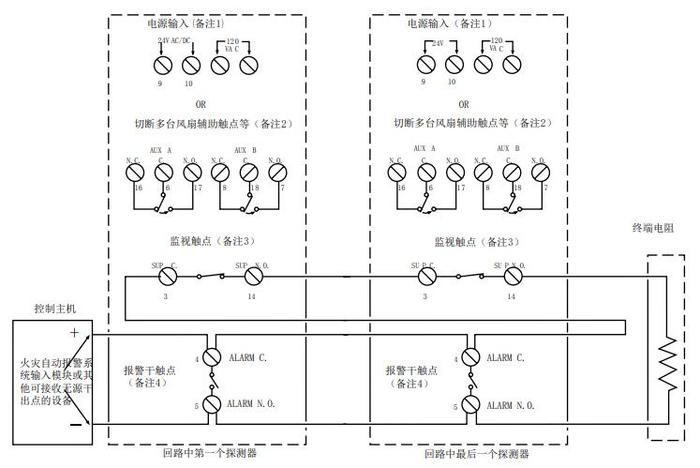

五，四线制风管探测器配置及接线图
备注1：24V电源输入接受无极性24VDC或24VAC 50-60Hz电源供给。120VAC电源输入仅接受120VAC 50-60Hz电源供给。探测器端子接线电源请参考其他规定。
备注2：图中所示是静态状态下的辅助触点。报警时，触点开关会按箭头指示的方向移动。辅助触点不会与控制器连接。触点参数请参考有关规定。
备注3：图中所示是静态状态下的监视触点。常开触点会向控制器发出故障信号。触点参数请参考有关规定。
备注4：图中所示是静态状态下的报警初始触点。常闭触点会向控制器发出报警信号。触点参数请参考有关规定。
六，一个电源连接两个探测器时的重要注意事项
• 此功能仅适用于D4120
七，传感器互联时注意事项
1、采用互联装置时，所有设备必须使用相同的独立供电电源
2、接线时，导线的极性必须连接正确，如设备1上的端子INT+必须与设备2上的端子INT+连接；类似的设备1上的端子INT/AUX-必须与设备2上的端子INT/AUX-连接等等。
3、最多可互联50台D4120设备。
4、最多可互联10台DH100ACDC 设备。特别强调：互联中的互联中的9台DH100ACDC中的每一个可被3台D4P120设备代替。因此，当启用互连功能时，单台DH100ACDC设备可启动9台同类设备或27台D4120设备。
备注：报警功能只有在初始设备状态下才能被复位，在互联状态下没有此功能。
