赋安AFN-FS1226双输入输出模块

一，概述：

      AFN-FS1226输入输出模块相当于2个AFN-FS1230，占用2个连续的模块地址，主要用于控制消防泵、喷淋泵、风机等启停控制的消防设备。

二，特点

内置高性能微处理器。

两总线无极性连接。

电子编码，FLASH存储。

指示灯1和指示灯3，巡检时闪亮，输出动作时常亮，指示灯2和指示灯4，输入动作时闪亮。

独特的总线保护技术。

采用双刀、双切继电器。

2路反馈输入接点，2路继电器输出触点。

输出触点最大允许通过1A电流。

电路部分与接线底壳采用插拔方式。

控制具有两路控制端和反馈端的设备，也可以控制两个相对独立的设备。

输出端可设置成具有检测线路短路、断路的功能。

壳体材料和颜色:ABS，象牙白。

三，主要技术指标

检测型号：AFN-FS1226输入输出模块

产品代号：FS1226

信号总线电压：18V~28V

24V电源电压：DC18V~DC30V

总线监视电流：小于等于0. 8mA

总线启动电流：小于等于3. 5mA

电源监视电流：小于等于0. 2mA

电源启动电流：小于等于40mA

输出容量：DC24V/1A

重量：150g(带底壳)

外形尺寸：长:86mm宽:86mm厚:42mm

安装孔距：60mm

环境温度：-10摄氏度~50摄氏度

环境湿度：10%一95%RH(不结露)

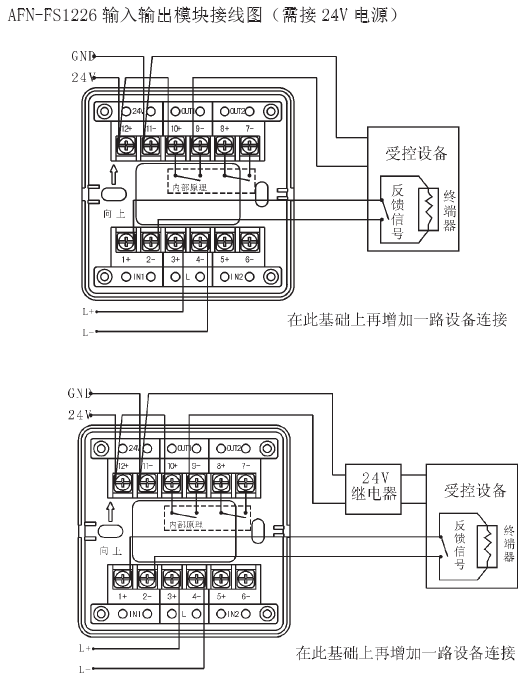

四，端子接线图：

赋安AFN-FS 1226输入输出模块端子接线图
