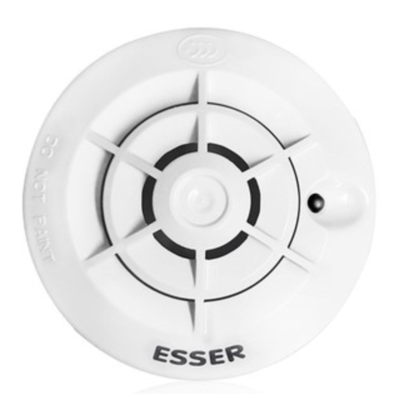

安舍981271型智能感温火灾探测器感温探头
一，概述：
981271 智能感温探测器计算火灾产生的热量并将探测到的温度模拟量报告给控制器。由于采用了模拟量信息，从而使得用户、安装人员和维护人员能够得到比普通型系统更多的信息。同时，由于该探测器是可编址的，所以可以使消防人员更快地确定火灾地点。
二，特性
1，采用高灵敏度热敏电阻，响应速度快
2，地址设定采用电子编码，十进制 01-99
3，发光二极管在每次巡检时闪烁，报警时常亮
4，新流线设计，外形美观
5，一体化设计，现场更换、维护方便
三，参数
· 工作电压：DC 15～28V
· 静态电流：400μA@DC 24V（每五秒钟通讯一次，LED 灯闪烁）
· 最大电流：3.5m A@DC 24V (LED 灯常亮)
· 工作温度：-10℃～50℃
· 报警温度：63℃
· 相对湿度：10%～95%，无凝结
· 外形尺寸：48 毫米（高） × 102 毫米（直径）
· 装运重量：62 克
四，测试
测试以前，查看 LED 灯是否闪亮，如未闪，则探测器未通上电（检查连线），或已损坏（返回维修）。
从侧面向探测器直接加热（1000-1500 瓦特的热风机）进行测试，热风机距探测器约为15cm， 以免损害上盖。
* 警告：请勿用明火或烟头烧烫热敏件作测试，这样可能使热敏件失效。
五，探测器的安装接线与布线：
E98 系列智能探测器均配接1590底座，通常安装在建筑物的预埋接线盒上。

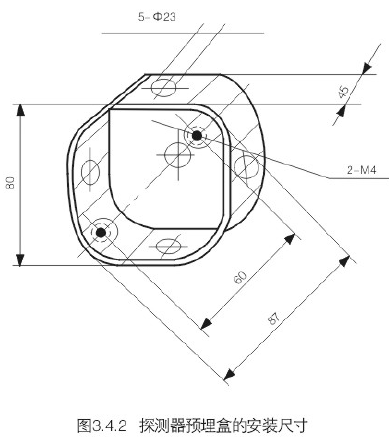

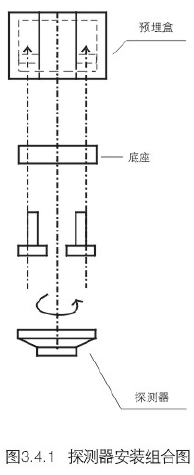

探测器的安装主要由预埋盒、底座、探测器三部分组成。预埋盒、底座及穿管布线应事先安装完毕，并将与底座有关的连线接在底座的正确位置。图3.4.1和图3.4.2分别为探测器安装的组合示意和预埋盒尺寸说明。

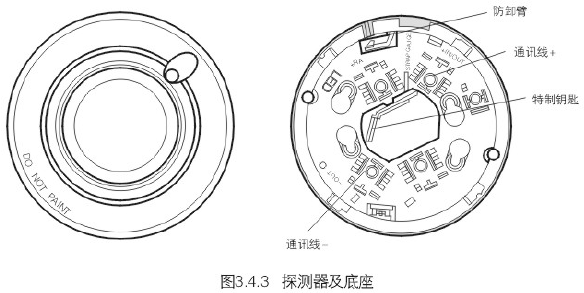

按照所选定的底座的安装说明进行接线，如图 3.4.3 所示。底座上备有带螺钉的端子提供各种方式的连接。

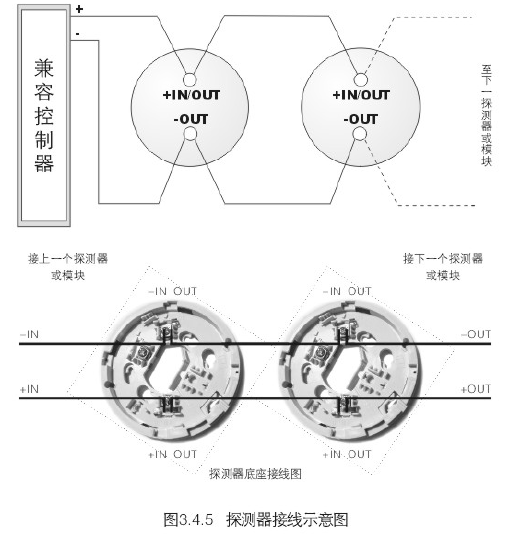

六，接线指导
·确认全部底座已安装好，且每一个底座的连接线极性准确无误。
·确认探测器类型与设计图纸上所注类型相匹配。
·通过编码器设置地址，并将其记录在底座标签和探测器底部的地址号标签上。
·将探测器插入底座，顺时针方向旋转探测器直至锁定就位。
*警告：安装探测器之前，切断回路的电源。
